تفاوت بین رگولاتور فشار هوای تک مرحله ای و دو مرحله ای SMC چیست؟

سلام! به عنوان تامین کننده رگولاتورهای فشار هوای SMC، اغلب از من در مورد تفاوت بین رگولاتورهای تک مرحله ای و دو مرحله ای سؤال می شود. بنابراین، فکر کردم این وبلاگ را بنویسم تا آن را برای شما تجزیه کنم.

به هر حال رگولاتور فشار هوا چیست؟

قبل از اینکه به تفاوت‌ها بپردازیم، اجازه دهید به سرعت به آنچه که یک تنظیم کننده فشار هوا انجام می‌دهد بپردازیم. تنظیم کننده فشار هوا وسیله ای است که فشار هوای فشرده را در یک سیستم پنوماتیک کنترل می کند. هوای پرفشار را از منبعی مانند کمپرسور هوا می گیرد و آن را به فشار پایدار و کمتری کاهش می دهد که سیستم بتواند به طور ایمن و کارآمد از عهده آن برآید.

رگولاتورهای فشار هوای تک مرحله ای SMC

تنظیم کننده فشار هوای تک مرحله ای SMC از این دو نوع اساسی تر است. دارای یک محفظه است که در آن کاهش فشار اتفاق می افتد. هنگامی که هوای پرفشار وارد رگولاتور می شود، از یک دریچه عبور می کند. این شیر توسط فنر و دیافراگم کنترل می شود. فنر فشار خروجی مورد نظر را تنظیم می کند. همانطور که هوای پرفشار به دیافراگم فشار می آورد، سعی می کند دریچه را باز یا بسته کند تا فشار تنظیم شده را حفظ کند.

یکی از مزایای بزرگ رگلاتورهای تک مرحله ای سادگی آنهاست. آنها به راحتی قابل درک و کار هستند. اگر یک سیستم پنوماتیکی در مقیاس کوچک با نیاز فشار نسبتاً پایدار دارید، یک رگولاتور تک مرحله ای می تواند یک انتخاب عالی باشد. آنها همچنین معمولاً مقرون به صرفه تر از تنظیم کننده های دو مرحله ای هستند.

با این حال، تنظیم کننده های تک مرحله ای دارای اشکالاتی هستند. آنها به تغییرات فشار ورودی حساس تر هستند. اگر فشار از منبع هوا بسیار نوسان کند، فشار خروجی نیز می تواند متفاوت باشد. این می تواند در سیستم هایی که کنترل دقیق فشار در آنها بسیار مهم است مشکل ساز باشد. به عنوان مثال، در برخی از فرآیندهای تولید که فشار ثابتی برای مونتاژ یا برش دقیق مورد نیاز است، یک رگولاتور تک مرحله ای ممکن است کار را انجام ندهد.

اگر به سایر محصولات مرتبط علاقه مند هستید، این را بررسی کنیدشیر تنظیم فشار پردازنده منبع گاز نوع CKD. این یک گزینه عالی برای نیازهای مختلف پردازش منابع گاز است.

رگولاتورهای فشار هوا SMC دو مرحله ای

اکنون بیایید در مورد تنظیم کننده های فشار هوای دو مرحله ای SMC صحبت کنیم. همانطور که از نام این رگولاتورها پیداست دارای دو محفظه برای کاهش فشار هستند. محفظه اول هوای پرفشار را از منبع می گیرد و آن را به فشار متوسط ​​کاهش می دهد. سپس، محفظه دوم این فشار میانی را بیشتر به فشار خروجی نهایی کاهش می دهد.

مزیت اصلی رگولاتورهای دو مرحله ای توانایی آنها در ارائه فشار خروجی پایدارتر، حتی زمانی که فشار ورودی نوسان دارد، می باشد. مرحله اول به عنوان یک بافر عمل می کند و تغییرات عمده در فشار ورودی را جذب می کند. این بدان معنی است که مرحله دوم فقط باید با یک فشار میانی نسبتاً پایدار سر و کار داشته باشد که حفظ فشار خروجی ثابت را آسان‌تر می‌کند.

رگولاتورهای دو مرحله ای برای کاربردهایی که کنترل دقیق فشار ضروری است ایده آل هستند. در صنایعی مانند هوافضا، خودروسازی، و الکترونیک، که در آن‌ها حتی کوچک‌ترین تغییر فشار می‌تواند منجر به نقص محصول شود، تنظیم‌کننده‌های دو مرحله‌ای اغلب انتخاب می‌شوند.

اما، مانند همه چیز، رگولاتورهای دو مرحله ای نیز معایب خود را دارند. آنها پیچیده تر و گرانتر از تنظیم کننده های تک مرحله ای هستند. همچنین فضای بیشتری را اشغال می کنند که در سیستم هایی با فضای نصب محدود می تواند مشکل ساز باشد.

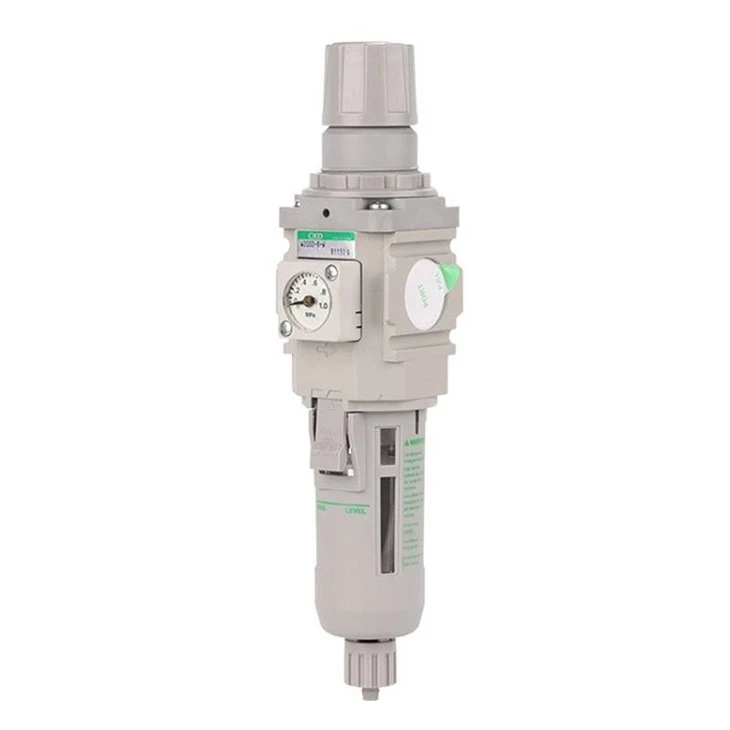

اگر به دنبال فیلتر هوا برای همراهی با رگولاتور خود هستید، نگاهی به آن بیندازیدفیلتر هوای پنوماتیک CKD. این می تواند به تمیز نگه داشتن سیستم پنوماتیک و عملکرد روان شما کمک کند.

مقایسه عملکرد

بیایید عملکرد رگولاتورهای تک مرحله ای و دو مرحله ای را در چند زمینه کلیدی مقایسه کنیم.

پایداری فشار

همانطور که قبلاً اشاره کردیم، رگولاتورهای دو مرحله ای در حفظ فشار خروجی پایدار بسیار بهتر هستند. رگولاتورهای تک مرحله ای زمانی که فشار ورودی تغییر می کند مشکل دارند، در حالی که تنظیم کننده های دو مرحله ای می توانند این تغییرات را به راحتی انجام دهند.

زمان پاسخگویی

از نظر زمان پاسخگویی، رگولاتورهای تک مرحله ای عموما سریعتر هستند. از آنجایی که آنها طراحی ساده تری دارند، می توانند سریعتر به تغییرات کوچک در سیستم واکنش نشان دهند. با این حال، این همچنین می تواند منجر به نوسانات بیشتر در فشار خروجی شود. از سوی دیگر، تنظیم کننده های دو مرحله ای، زمان پاسخ آهسته تری دارند اما خروجی بلندمدت پایدارتری ارائه می دهند.

دقت

برای کاربردهای با دقت بالا، رگولاتورهای دو مرحله ای برنده واضح هستند. آنها می توانند به سطح بسیار بالاتری از دقت فشار در مقایسه با تنظیم کننده های تک مرحله ای دست یابند. این امر در کاربردهایی که دقت در آنها کلیدی است، مانند تجهیزات آزمایشگاهی یا فرآیندهای تولید پیشرفته، بسیار مهم است.

اگر به دنبال یک تنظیم کننده دقیق با کیفیت بالا هستید، آن را بررسی کنیدرگولاتور دقیق SMC اصلی. عملکرد و قابلیت اطمینان عالی را ارائه می دهد.

کدام یک را باید انتخاب کنید؟

بنابراین، چگونه تصمیم می گیرید که یک رگولاتور فشار هوای تک مرحله ای یا دو مرحله ای SMC را انتخاب کنید؟ این واقعاً به برنامه خاص شما بستگی دارد.

اگر یک سیستم پنوماتیک کوچک و ساده با فشار پایدار و بودجه محدود دارید، احتمالاً یک رگولاتور تک مرحله ای راه حلی است. این کار را بدون شکستن بانک انجام می دهد.

از طرف دیگر، اگر روی یک پروژه در مقیاس بزرگ کار می کنید که کنترل دقیق فشار در آن بسیار مهم است، یا اگر فشار ورودی شما احتمالاً نوسان زیادی دارد، یک تنظیم کننده دو مرحله ای انتخاب بهتری است. ممکن است هزینه اولیه بیشتری داشته باشد، اما در درازمدت با ایجاد فشار مداوم و دقیق، از سردردهای زیادی جلوگیری می کند.

برای خرید با ما تماس بگیرید

اگر هنوز مطمئن نیستید که کدام نوع تنظیم کننده فشار هوای SMC برای شما مناسب است، یا اگر آماده خرید هستید، در تماس با آن تردید نکنید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل را برای سیستم پنوماتیک خود پیدا کنید. چه به یک تنظیم کننده تک مرحله ای یا دو مرحله ای نیاز داشته باشید، ما شما را تحت پوشش قرار می دهیم.

مراجع

• کتاب راهنمای سیستم های پنوماتیک توسط برخی از متخصصان شناخته شده پنوماتیک.
• مستندات سازنده برای تنظیم کننده های فشار هوا SMC.
